Pro čerpání v domovních oblastech:
Odpadní voda bez obsahu fekálií
splaškových vod (s malým množstvím písku a štěrku)

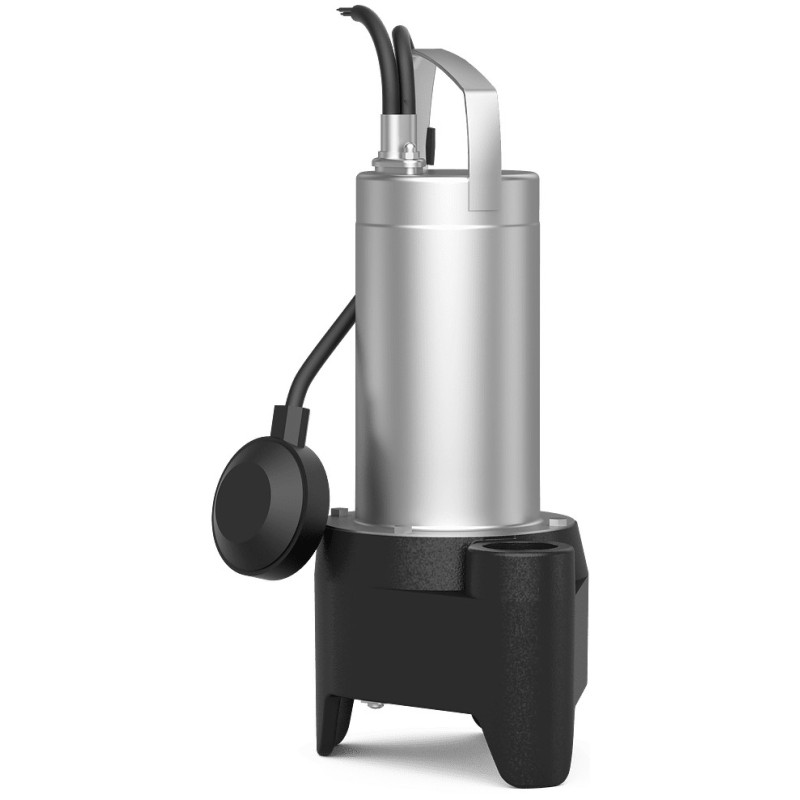

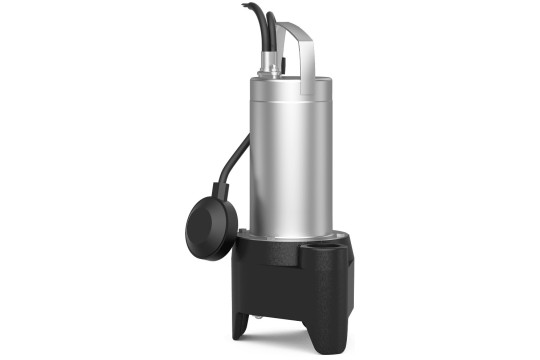

Čerpadlo na odpadní vodu s oběžným kolem s volným průtokem a svislým připojením na závit. Skříň hydrauliky z šedé litiny, oběžné kolo z plastu. Povrchově chlazený 1~ motor s integrovaným provozním kondenzátorem a automaticky spínací tepelnou ochranou motoru. Skříň motoru z nerezové oceli. Olejem naplněná těsnicí komora s dvojitým těsněním: na straně motoru je hřídelový těsnicí kroužek, na straně čerpadla mechanická ucpávka. Odpojitelný přívodní kabel s plovákovým spínačem a nainstalovanou zástrčkou (CEE 7/7).
Oznámení: Je-li čerpadlo instalováno v šachtě DrainLift WS 50, lze čerpat odpadní vodu s fekáliemi. Zařízení má schválení podle EN 12050-1.
| Údaje o výrobku |
| Druh konstrukce oběhového kola |
Oběžné kolo s volným průtokem |
| Volný průchod oběžným kolem hydrauliky |
40 mm |
| Maximální provozní tlak PN |
1 bar |
| Max. ponor |
7 m |
| teplota média T |
3 °C |
| Údaje o motoru |
| Konstrukce motoru |
Ponorný motor – povrchově chlazený |
| Síťová přípojka |
1~230 V, 50 Hz |
| Tolerance napětí |
±10 % |
| Jmenovitý výkon motoru P2 |
0,6 kW |
| Příkon P1 max |
0,93 kW |
| Jmenovitý proud IN |
4,1 A |
| Druh startu |
Přímý online (DOL) |
| Počet pólů |
2 |
| Jmenovité otáčky n |
2900 1/min |
| Max. četnost spínání t |
30 1/h |
| Izolační třída |
F |
| Třída krytí |
IP68 |
| Provozní režim (ponořený) |
S1 |
| Provozní režim (vynořený) |
S3-20% |
| Kabel |
| Délka přívodního kabelu |
10 m |
| Typ kabelu |
H07RN-F |
| Kabelová konstrukce |
3G1 mm² |
| Síťová zástrčka |
CEE7/7 (Schuko) |
| Druh přívodního kabelu |
Odpojitelná |
| Vybavení/funkce |
| Plovákový spínač |
ano |
| Drtička |
žádný |
| Druh protiexplozní ochrany |
- |
| Ochrana motoru |
Dvojkov |
| Materiály |
| Skříň čerpadla |
šedá litina |
| Oběžné kolo |
PK-GF30 |
| Hřídel |
Nerezová ocel |
| Materiál těsnění na straně čerpadla |
BXPFF |
| Materiál těsnění na straně motoru |
NBR |
| Materiál těsnění |
NBR |
| Materiál motoru |
Nerezová ocel |
| Rozměry pro instalaci |
| Přípojka trubky na straně sání DNs |
- |
| Přípojka trubky na výtlaku DNd |
G 1½ |
|
