Popis

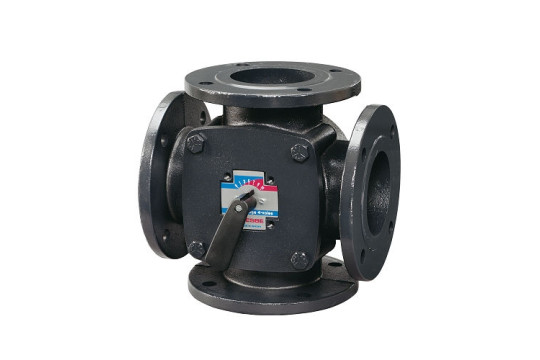

Čtyřcestný přírubový směšovací ventil ESBE řady 4F. Tělo ventilu je vyrobeno z šedé litiny. Čtyřcestný ventil je určen pro systémy vytápění nebo chlazení. Směšovací ventil má zdvojenou směšovací funkci. To znamená, že část teplé vody přiváděné z kotle je přimíchávána k vratné vodě z radiátorového okruhu - tím je zabezpečená vyšší teplota vody vstupující do kotle. Dále je ventil vybaven pákou pro ruční ovládání a stupnicí pro určení polohy. Ve většině případů je však ovládání zajištěno pomocí servopohonu viz. níže. Operační úhel ventilu je 90°.

Příklady použití

• Topenářské aplikace
• Chlazení

Příklad instalace

Vhodné servopohony

• Řady pohonů CRA, CRB
• Řada servopohonů ESBE řady 90 (vč. regulátorů 90C apod.). Je nutné osadit adaptérem VRG 801
• VZT servopohony BELIMO - je možné využít jakékoliv servo (např. LM-A, NM-A, LF apod.) ve spojení s adaptérem typu MKE....
• Servopohony pro směšovací armatury BELIMO NRD, HT ve spojení s adaptérem MS-NRE6

Servis

Všechny hlavní části je možné vyměnit nebo přetěsnit - k dispozici je sada těsnění nebo kompletní renovační sada. Ve většině případů není nutné při servisu vymontovat ventil z aplikace.
