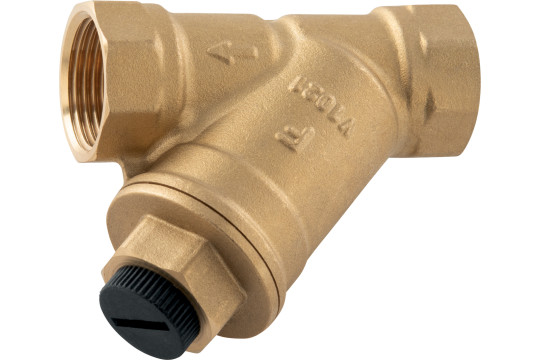

Šikmý "Y" filtr s magnetickou vložkou 3/4" PN16
- Gyártó: FERRO
- Cikkszám: F03M
- Hűségpontok: 12
- Készletinfó: Raktáron - expedujeme do 12.11.
- Nettó ár: 2 622 Ft
2 622 Ft
Cikkszám: F03M
2 622 Ft
Mosadzný šikmý filter Y s magnetickou vložkou zabezpečuje mechanickú a magnetickú filtráciu nečistôt v rozvodoch vody, vykurovania a chladenia. Kombinuje nerezové sitko AISI 304 s neodýmovým magnetom N35, a pomáha tak chrániť čerpadlá, ventily, výmenníky a ďalšie súčasti inštalácie pred zanášaním.
Telo filtra je vyrobené z mosadze CW617N – 4MS, bez niklovania, s označením Nickel Free. Filter je vhodný pre pitnú a úžitkovú vodu aj 50 % zmes vody s glykolom. Maximálny pracovný tlak dosahuje 16 bar (PN16) a maximálna pracovná teplota +100 °C. Ponúkané veľkosti 1/2″, 3/4″, 1″ a 5/4″ umožňujú výber podľa dimenzie potrubia.
Nerezové filtračné sitko zachytáva pevné častice, napríklad piesok, okuje a ďalšie mechanické nečistoty. Magnetická vložka N35 s udávanou magnetickou indukciou 6 000–9 500 Gs zachytáva feromagnetické častice vrátane magnetitu vznikajúceho koróziou vo vykurovacích sústavách.
Magnet dopĺňa mechanickú filtráciu o zachytávanie jemných magneticky priťahovaných častíc, ktoré môžu sitkom prechádzať. Servisné viečko umožňuje prístup k filtračnej zostave pri pravidelnom čistení.
| Parameter | Hodnota |
|---|---|
| Typ | Šikmý sitkový Y filter s magnetickou vložkou |
| Veľkosti pripojenia | 1/2″, 3/4″, 1″, 5/4″ |
| Pripojenie | Vnútorný závit × vnútorný závit |
| Závity | Rúrkové valcové G |
| Materiál tela | Mosadz CW617N – 4MS |
| Povrchové vyhotovenie | Bez niklovania – Nickel Free |
| Filtračné sitko | Nerezová oceľ AISI 304 |
| Plocha oka sitka | 0,36 mm² |
| Magnet | Neodýmový N35 |
| Udávaná magnetická indukcia | 6 000–9 500 Gs |
| Menovitý tlak | PN16 |
| Maximálny pracovný tlak | 16 bar / 1,6 MPa |
| Maximálna pracovná teplota | +100 °C |
| Prevádzkové médiá | Voda, 50 % zmes vody s glykolom |
| Vhodnosť pre pitnú vodu | Áno, podľa produktových podkladov |
Hodnota 0,36 mm² označuje plochu oka sitka, nie filtračnú jemnosť 0,36 mm.
| Kód produktu | Pripojenie | A [mm] | B [mm] | C – závit | D [mm] | E [mm] | F [mm] |
|---|---|---|---|---|---|---|---|
| F02M | 1/2″ | 65 | 47,4 | G 1/2″ | 12 | 10,5 | 67,4 |
| F03M | 3/4″ | 76 | 54,8 | G 3/4″ | 13,5 | 12 | 77,8 |
| F06M | 1″ | 84 | 56,9 | G 1″ | 15 | 13,5 | 81,9 |
| F04M | 5/4″ | 95 | 72,7 | G 1 1/4″ | 17,5 | 15,5 | 97,7 |
A označuje stavebnú dĺžku medzi pripojovacími čelami, C veľkosť pripojovacieho závitu. Rozmery B, D, E a F zodpovedajú označeniu v technickom výkrese príslušného variantu. Všetky dĺžkové rozmery sú uvedené v milimetroch.
Filter je vhodný pre rozvody studenej a teplej vody, vykurovacie sústavy a chladiace okruhy s kompatibilným médiom. Používa sa na ochranu zariadení citlivých na mechanické a feromagnetické nečistoty, najmä čerpadiel, regulačných ventilov a výmenníkov.
Veľkosť pripojenia zvoľte podľa potrubia a požadovaného prietoku. Pri návrhu zohľadnite tlakovú stratu filtra a ponechajte dostatočný priestor na demontáž servisného viečka a vybratie filtračnej zostavy.
Filter inštalujte v smere šípky na tele a v polohe predpísanej montážnym návodom. Sitko aj magnetickú vložku pravidelne čistite podľa miery znečistenia systému. Zanesený filter zvyšuje tlakovú stratu a obmedzuje prietok.
Pred otvorením servisného viečka filter oddeľte od sústavy, odtlakujte a nechajte vychladnúť. Po vyčistení skontrolujte tesnenie a tesnosť zostavy.
