Popis

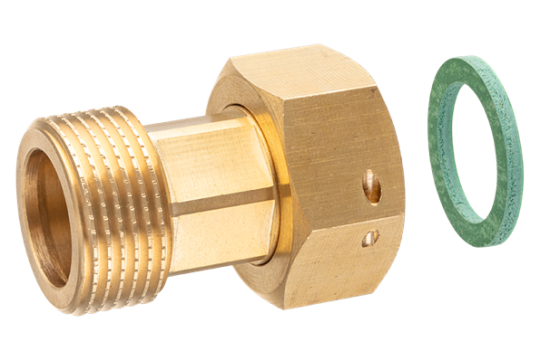

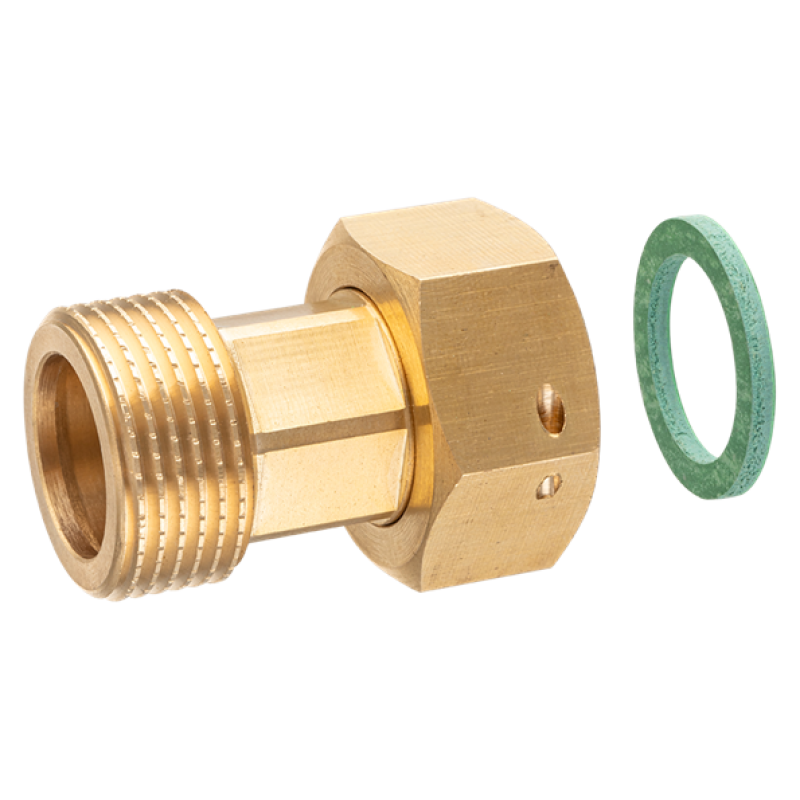

Mosadzné šróbenie k vodomeru, označované aj ako polšróbenie, slúži na rozoberateľné pripojenie vodomeru do rozvodov pitnej a úžitkovej vody. Je vybavené jedným vonkajším závitom a jedným vnútorným závitom v prevlečnej matici, oba v rovnakej menovitej dimenzii. Umožňuje tak prepojenie zodpovedajúcich závitových prípojok bez zmeny pripojovacieho rozmeru.

Prevlečná matica uľahčuje montáž, servis aj pravidelnú výmenu vodomeru. Spoj možno rozpojiť bez potreby otáčať celým meradlom alebo potrubím. Dosadacia plocha na ploché tesnenie zabezpečuje pri správnej montáži spoľahlivé utesnenie na strane prevlečnej matice.

Tvarovka je vyrobená z mosadze CW617N bez povrchovej úpravy, podľa EN 1254-4, s rúrkovými valcovými závitmi G podľa ISO 228-1. Zárezy na vonkajšom závite uľahčujú prácu s tesniacim materiálom a pomáhajú obmedziť jeho posúvanie pri skrutkovaní.

Mosadzné šróbenie je vhodné na:

• rozvody pitnej a úžitkovej vody
• pripojenie vodomerov so zodpovedajúcimi závitmi
• montáž vodomerných zostáv
• nové vodoinštalačné rozvody aj rekonštrukcie
• servis a výmenu meradiel

Výrobok je určený na maximálny pracovný tlak 10 bar a maximálnu pracovnú teplotu 110 °C. Prevádzkové podmienky celej zostavy musia zodpovedať aj parametrom vodomeru a použitého tesnenia. Je potrebné zabrániť zamrznutiu média.

Hlavné výhody

• Mosadz CW617N a vyhotovenie bez povrchovej úpravy.
• Rovnaká menovitá dimenzia vnútorného a vonkajšieho závitu.
• Prevlečná matica na jednoduchú montáž a demontáž.
• Dosadacia plocha na ploché tesnenie na strane pripájaného meradla.
• Zdrsnený vonkajší závit na lepšiu prácu s tesniacim materiálom.
• Rozoberateľný spoj uľahčujúci údržbu a výmenu vodomeru.

Technické parametre

• Typ výrobku: mosadzné šróbenie k vodomeru – polšróbenie
• Vyhotovenie: vonkajší závit × vnútorný závit v prevlečnej matici
• Dimenzie závitov: zhodné na oboch stranách
• Materiál: mosadz CW617N
• Norma tvarovky: EN 1254-4
• Závity: rúrkové valcové G podľa ISO 228-1
• Povrchová úprava: bez povrchovej úpravy
• Tesnenie pri prevlečnej matici: ploché
• Maximálny pracovný tlak: 10 bar
• Maximálna pracovná teplota: 110 °C
• Použitie: pitná a úžitková voda

Tipy na správnu montáž

Pred montážou overte dimenziu oboch závitov, vyhotovenie dosadacích plôch a kompatibilitu s vodomerom.

• Na závitové pripojenie nátrubku výrobca odporúča teflónovú pásku alebo teflónovú tesniacu šnúru.
• Výrobca neodporúča konope ako tesniaci materiál.
• Prevlečnú maticu neutesňujte závitovou páskou – tesnosť tu zabezpečuje ploché tesnenie.
• Spoje nedoťahujte nadmernou silou a nenamáhajte vodomer pnutím potrubia.
• Chráňte zostavu pred hydraulickými rázmi a zamrznutím.
• Po montáži vykonajte kontrolu tesnosti.
