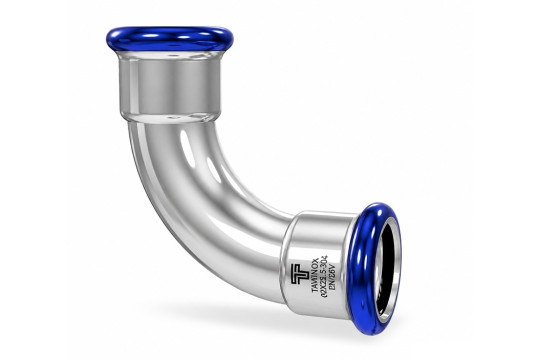

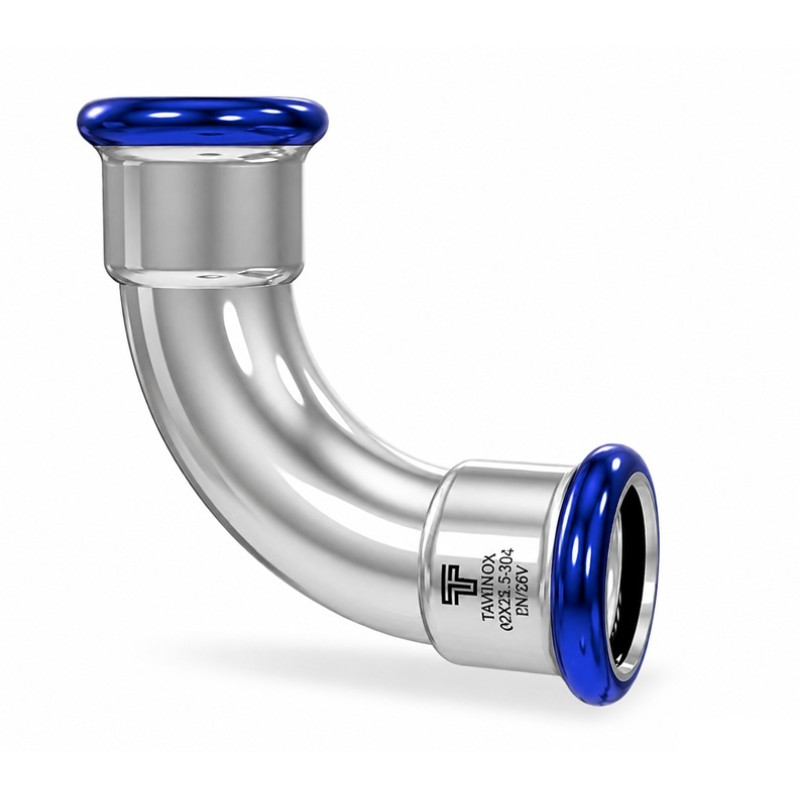

TAVINOX PRESS nerezová 90° FF ohybová tvarovka z AISI 316L – profil M, PN 16

TAVINOX PRESS nerezové ohybové koleno 90° FF je lisovaná tvarovka určená na zmenu smeru nerezového potrubia o 90°. Vyhotovenie FF znamená, že tvarovka je na oboch stranách vybavená lisovacím hrdlom pre priame spojenie dvoch nerezových rúrok rovnakých rozmerov.

Ohyb je vyrobený z vysoko odolnej nehrdzavejúcej ocele AISI 316L (EN 1.4404), ktorá ponúka veľmi dobrú odolnosť proti korózii a je vhodná aj pre hygienicky náročné rozvody pitnej vody.

Lisované pripojenie využíva bežne používaný profil M. Montáž je rýchla, čistá a nevyžaduje zváranie, spájkovanie ani prácu s otvoreným plameňom.

Ohyb 90° sa používa všade tam, kde je potrebné zmeniť trasu potrubia v pravom uhle, napríklad pri vedení rozvodov pozdĺž stien, v technických šachtách, inštalačných predstenách alebo pri napájaní jednotlivých častí potrubného systému.

Všetky dôležité informácie o systéme TAVINOX PRESS nájdete na našom BLOGU: TU

Hlavné výhody

vyrobené z nehrdzavejúcej ocele AISI 316L,

materiál EN 1.4404,

zmena smeru potrubia o 90°,

vyhotovenie FF – lisovacie hrdlo × lisovacie hrdlo,

vysoká odolnosť proti korózii,

vhodné pre studenú a teplú pitnú vodu,

lisovací profil M,

maximálny menovitý tlak PN 16,

tesniace O-krúžky z EPDM,

prevádzková teplota od −35 do +110 °C,

rýchla montáž bez spájkovania a zvárania,

systém Leak-Detect na rozpoznanie nesprávne lisovaného spoja,modré indikátory umožňujúce vizuálnu kontrolu lisovania,vhodné pre profesionálne, priemyselné aj domáce inštalácie.

Technické parametre

Parameter Hodnota

Produktová rada TAVINOX PRESS

Typ produktu Nerezový oblúk 90°

Vyhotovenie FF

Pripojenie Lisovacie hrdlo × lisovacie hrdlo

Uhol 90°

Materiál Nerezová oceľ AISI 316L

Číslo materiálu EN 1.4404

Lisovací profil M

Tesnenie EPDM O-krúžky

Maximálny menovitý tlak PN 16 / 16 bar

Minimálna prevádzková teplota −35 °C

Maximálna prevádzková teplota +110 °C

Kontrola nelisovaného spoja Leak-Detect a modrý indikátor

Spôsob montáže Lisovanie

Dostupné rozmery Podľa konkrétnej varianty výrobku

Na čo slúži koleno 90°?

Koleno 90° je základná tvarovka na zmenu smeru potrubia v pravom uhle.

Používa sa napríklad pri: Vďaka lisovaciemu systému je možné spoje vytvoriť rýchlo a bez použitia závitových alebo zváraných spojov.

• vedenie potrubia pozdĺž stien,
• zmena smeru potrubia medzi vodorovnou a zvislou časťou,
• vedenie potrubia v technických šachtách,
• inštalácie pod stropom,
• pripájanie jednotlivých vetiev potrubia,
• obchádzanie stavebných konštrukcií,
• vytváranie kompaktných potrubných trás.

Čo znamená vyhotovenie FF?

Označenie FF znamená, že tvarovka má na oboch stranách lisovacie hrdlo.

Do každého hrdla sa zasunie príslušná nerezová rúrka a následne sa oba spoje zalisujú pomocou čeľuste alebo lisovacieho krúžku profilu M.

Tvarovka teda spája dve nerezové rúrky a súčasne mení smer potrubia o 90°.

Tlak a prevádzková teplota

Tvarovka je zaradená do tlakovej triedy PN 16 a s dodávanými tesneniami z EPDM je určená pre prevádzkové teploty v rozmedzí približne −35 až +110 °C.

Konkrétny prípustný prevádzkový tlak závisí aj od: Orientačné prevádzkové podmienky systému TAVINOX PRESS:

• prevádzkovej teploty,
• prepravovaného média,
• použitej nerezovej rúrky,
• použitého typu tesnenia,
• kvality montáže,
• podmienok celého potrubného systému.

Použitie Maximálny tlak Maximálna teplota

Studená pitná voda 16 bar +25 °C

Teplá pitná voda a TUV 10 bar +95 °C

Kúrenie 16 bar +110 °C

Chladenie a klimatizácia 6 bar do −10 °C

Stlačený vzduch 10 bar +60 °C

Maximálny tlak a maximálna teplota sa nesmú automaticky považovať za súčasne dosiahnuteľné prevádzkové hodnoty. Rozhodujúce sú vždy podmienky celej inštalácie.

Kde je možné použiť 90° ohyb?

Nerezový ohyb TAVINOX PRESS 90° FF AISI 316L je vhodný najmä pre: Pri iných médiách ako voda je vždy potrebné overiť chemickú kompatibilitu materiálu AISI 316L a použitého EPDM tesnenia.

• rozvody studenej pitnej vody,
• rozvody teplej pitnej vody,
• cirkulačné rozvody teplej úžitkovej vody,
• kúrenie a vykurovacie systémy,
• chladiace systémy,
• klimatizačné rozvody,
• úžitkovú vodu,
• technologickú vodu,
• priemyselné inštalácie,
• rozvody stlačeného vzduchu,
• technické zariadenia budov,
• rodinné domy,
• bytové objekty,
• nemocnice,
• hotely,
• administratívne a prevádzkové budovy.

Prečo použiť ohyb 90°?

Ohyb 90° umožňuje rýchlu a presnú zmenu smeru trasy potrubia v pravom uhle.

Je vhodný najmä tam, kde priestor alebo konštrukčné riešenie neumožňuje vytvoriť pozvoľnejší ohyb pomocou väčšieho polomeru alebo viacerých tvaroviek.

Vďaka vopred definovanej geometrii je možné:

• presne viesť potrubie podľa stavebnej konštrukcie,
• vytvárať pravé uhly v inštalačných šachtách,
• prechádzať z vodorovného do zvislého vedenia,
• jednoducho napájať potrubie na technologické zariadenia,
• vytvoriť kompaktnú potrubnú zostavu.

Systém kontroly nezalisovaného spoja

Tvarovka je vybavená systémom Leak-Detect, ktorý pomáha počas tlakovej skúšky identifikovať spoj, ktorý bol iba zostavený, ale nebol správne zalisovaný.

Lisovacie hrdlá sú zároveň vybavené modrými indikátormi, ktoré uľahčujú vizuálnu kontrolu montáže.

Tento systém znižuje riziko, že pri rozsiahlejšej inštalácii zostane niektoré spojenie omylom nezalisované.

Montáž 90° ohybu FF

Nerezovú rúrku je najprv potrebné kolmo skrátiť vhodným rezačom určeným pre nerezové potrubie.

Následne je potrebné: Rovnakým spôsobom sa pripojí aj druhá strana ohybu.

1. odstrániť vnútorné aj vonkajšie otrepy,
2. vyčistiť koniec rúrky,
3. skontrolovať správne usadenie a neporušenosť EPDM O-krúžku,
4. označiť predpísanú hĺbku zasunutia,
5. zasunúť rúrku do lisovacieho hrdla až na doraz,
6. nastaviť správnu orientáciu kolena,
7. spoj zalisovať pomocou vhodnej lisovacej čeľuste alebo lisovacieho krúžku profilu M.

Pred samotným lisovaním je dôležité skontrolovať výslednú polohu tvarovky, pretože po zalisovaní už nie je možné spoj jednoducho otočiť.

Po dokončení inštalácie sa musí vykonať príslušná tlaková skúška celého systému.

Správna príprava potrubia

Správna príprava rúrky má zásadný vplyv na kvalitu a dlhodobú spoľahlivosť lisovaného spoja.

Rez musí byť kolmý a nesmie výrazne deformovať koniec potrubia.

Po skrátení je potrebné odstrániť vnútorné aj vonkajšie otrepy, pretože ostré hrany môžu pri zasúvaní poškodiť EPDM O-krúžok.

Koniec rúrky musí byť: Pri práci s nerezovými rúrkami sa odporúča používať náradie určené pre nerezovú oceľ, aby nedošlo ku kontaminácii povrchu časticami uhlíkovej ocele.

• čistý,
• hladký,
• bez otrepov,
• bez výrazných deformácií,
• zasunutý do správnej hĺbky.

Kompatibilita

Ohyb je určený predovšetkým pre systém TAVINOX PRESS a zodpovedajúce kalibrované nerezové rúrky.

Pre kompletnú inštaláciu odporúčame použiť: Pri kombinovaní jednotlivých komponentov musia zodpovedať predovšetkým vonkajší priemer rúrky, rozmerové tolerancie, konštrukcia lisovacieho systému a predpísaný profil lisovania.

nerezové rúrky AISI 316L,

lisovacie tvarovky TAVINOX PRESS AISI 316L,

lisovacie náradie a čeľuste s profilom M.

Najčastejšie chyby pri montáži

Pri inštalácii oblúka je vhodné vyhnúť sa najmä:

• použitiu nesprávneho profilu lisovacej čeľuste,
• použitiu čeľuste nesprávnych rozmerov,
• nedostatočného zasunutia rúrky,
• neoznačenia hĺbky zasunutia,
• neodstránenia otrepov po rezaní,
• poškodenia EPDM O-krúžku,
• znečistenia tesniaceho priestoru,
• použitia deformovanej rúrky,
• nesprávneho natočenia ohybu pred lisovaním,
• mechanického namáhania spoja po montáži,
• použitia nekompatibilného potrubia,
• vynechania tlakovej skúšky.

Dôležité upozornenie

Označenie FF znamená vyhotovenie s dvoma lisovacími hrdlami. Do oboch strán tvarovky sa zasúva nerezová rúrka zodpovedajúceho rozmeru.

Na lisovanie sa musí použiť vhodné lisovacie náradie s čeľusťami alebo lisovacími krúžkami profilu M zodpovedajúcimi konkrétnemu priemeru potrubia.

Pred lisovaním je vždy potrebné skontrolovať správnu hĺbku zasunutia rúrok, správne natočenie ohybu a neporušenosť tesniacich O-krúžkov.

Maximálny tlak a teplota sa nesmú posudzovať oddelene. Rozhodujúce sú prevádzkové podmienky celého systému, prepravované médium, použitý typ tesnenia, parametre potrubia a technická dokumentácia systému TAVINOX PRESS.
