Popis

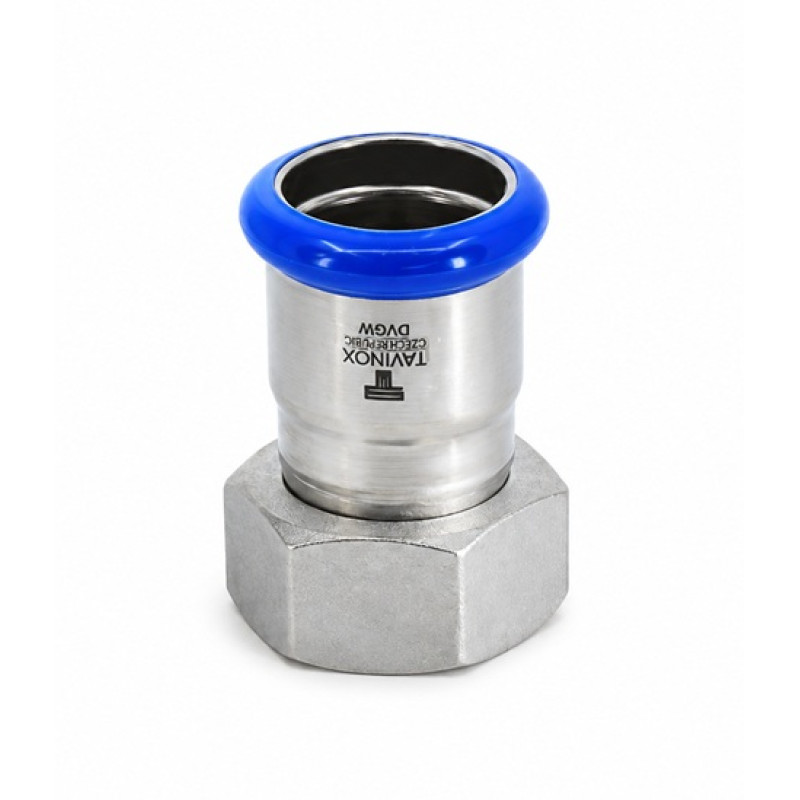

TAVINOX PRESS nerezový prechod s prevlečnou maticou AISI 316L – profil M, PN 16

TAVINOX PRESS nerezový prechod s prevlečnou maticou (FxG) je pripojovacia lisovacia tvarovka, ktorá umožňuje napojenie nerezového potrubia na závitové pripojenie s plochým tesnením. Na jednej strane je vybavená lisovacím hrdlom pre nerezovú rúru, na druhej strane prevlečnou maticou s vnútorným závitom G.

Prevlečná matica umožňuje dotiahnutie pripojenia bez otáčania potrubia a následné rozpojenie na strane šróbenia bez nutnosti rezať lisovaný spoj. Toto riešenie výrazne uľahčuje montáž aj prípadný budúci servis pripojeného zariadenia.

Prechod je vyrobený z vysoko odolnej nerezovej ocele AISI 316L (EN 1.4404), ktorá poskytuje veľmi dobrú odolnosť proti korózii a je vhodná pre technicky aj hygienicky náročné potrubné rozvody.

Lisovacia časť využíva bežne používaný profil M. Montáž je rýchla, čistá a nevyžaduje zváranie, spájkovanie ani prácu s otvoreným plameňom.

Tesnosť lisovaného spoja zabezpečuje EPDM O-krúžok s funkciou Leak-Detect, ktorá pomáha odhaliť nezalisovaný spoj pri tlakovej skúške. Tvarovka je zároveň vybavená modrým indikátorom nezalisovaného spoja pre jednoduchú vizuálnu kontrolu montáže.

Všetky dôležité informácie o systéme TAVINOX PRESS nájdete u nás na BLOGU: TU

Hlavné výhody

• vyrobené z nerezovej ocele AISI 316L,
• materiál EN 1.4404,
• prevedenie FxG,
• lisovacie hrdlo × prevlečná matica s vnútorným závitom G,
• rozoberateľné pripojenie na strane prevlečnej matice,
• tesnenie pomocou plochého tesnenia,
• valcový potrubný závit G,
• lisovací profil M,
• maximálny menovitý tlak PN 16 / 16 bar,
• EPDM tesniaci O-krúžok,
• prevádzková teplota −35 až +110 °C,
• vysoká odolnosť proti korózii,
• vhodné pre rozvody studenej a teplej vody,
• rýchla montáž bez spájkovania a zvárania,
• systém Leak-Detect na kontrolu nezalisovaného spoja,
• modrý indikátor pre jednoduchú vizuálnu kontrolu,
• jednoduchšie napojenie armatúr a zariadení,
• možnosť demontáže pripojeného zariadenia bez zásahu do lisovaného potrubia,
• kompaktné a servisne praktické riešenie.

Technické parametre

Dôležité pre správne pripojenie

Prevlečná matica so závitom G nie je to isté ako bežný prechod s vnútorným závitom Rp. Pri tomto vyhotovení zabezpečuje tesnosť ploché tesnenie medzi dosadacími plochami, nie samotný závit.

Pri výbere protikusu preto nestačí iba zhodný rozmer závitu. Musí byť vhodné aj vyhotovenie dosadacej plochy pre ploché tesnenie.

Prevádzkové limity celého spoja musia rešpektovať aj použité ploché tesnenie a pripojenú armatúru alebo zariadenie.
